产品特点：

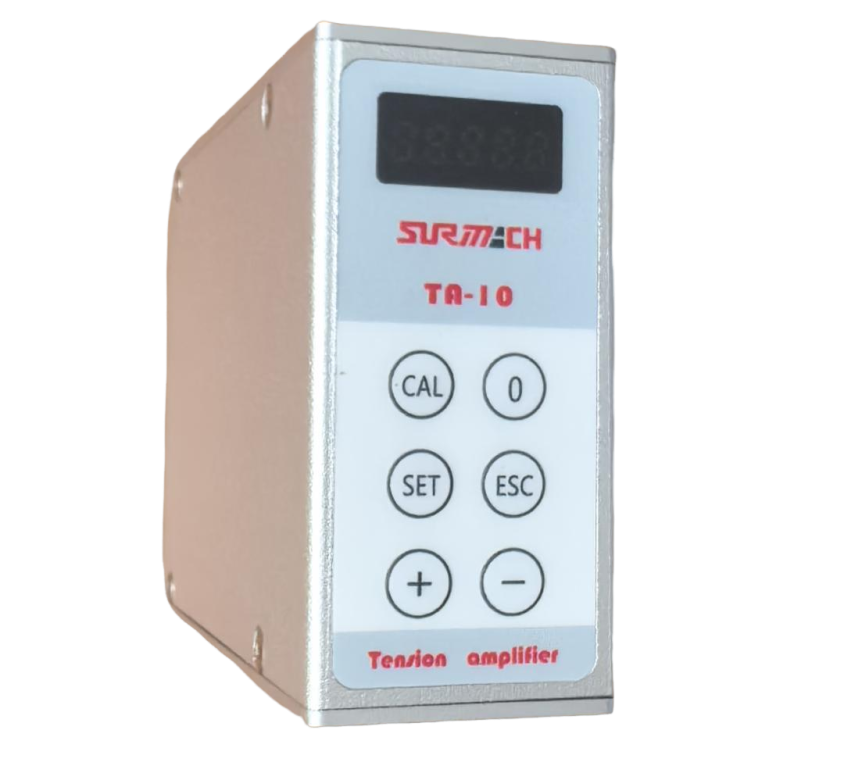

TA-10P 是一款通用型信号放大器，可以兼容众多不同厂家的张力传感器。
采用一键式快速校准，一键快速调零，消除了使用电位器进行零点和校准随时间和温度变化产生的漂移。
张力信号可转换成多种标准输出供用户选择。
薄膜按键操作界面实时显示测量的张力值。
具有过压、过流、短路保护功能。
10-30V 宽压供电，精密 10V 激励电压源输出给传感器供电。
适用 1mV/V-4mV/V 灵敏度传感器。
低噪声、高精度。
接口均有浪涌保护，电源与信号电气隔离，抗干扰性能良好。
模块化设计，方便拆卸，产品体积小，重量轻，标准 35mm DIN 导轨安装，简单易用。

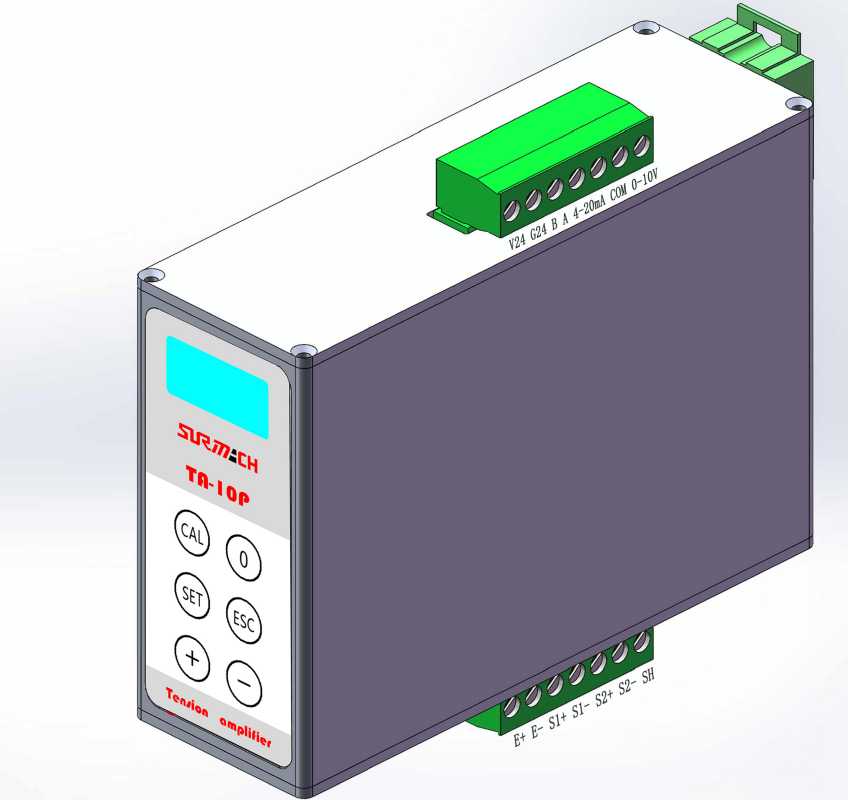

外形尺寸及安装图
产品参数:
|
电源电压 |
24VDC±30% |
传感器信号输入 |
0mV-40mV |
|
电源功率 |
5W |
传感器激励电压 |
10VDC±1%，电流<80mA |
|
张力输出 |
0V-10V电压输出。输出最大容量5mA，负载电阻>2kΩ电阻。 4mA-20mA电流输出。回路电阻500Ω。 |
精度 |
典型0.03% FS， 最大0.1%FS |
|
传感器电阻 |
350Ω-1000Ω |
环境温度 |
0°C to 50°C |
|
校准范围 |
30-100% |
环境湿度 |
最大相对湿度95%（非凝结） |
说明：

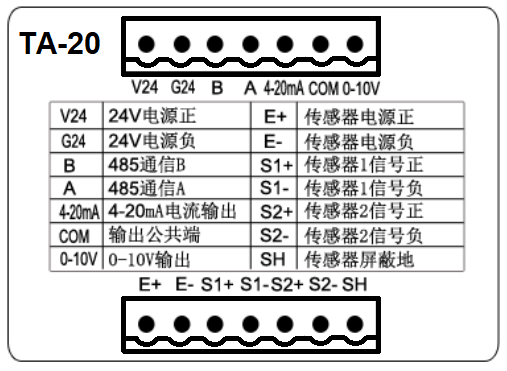

1) 1 个全桥传感器接入时，传感器激励电源正极接到 E+,负极接到 E-，屏蔽并接到 SH，信号分别接 S1+,S1-。注意信号的极性。
2) 2 个全桥传感器接入时，传感器激励电源正极并接到 E+,负极并接到 E-，屏蔽并接到 SH，信号分别接 S1+,S1-,S2+,S2-。注意信号的极性。
3) 2 个半桥传感器接入时，传感器激励电源正极接到 E+,负极接到 E-，屏蔽并接到 SH，信号分别接 S1+,S1-。注意信号的极性。
