产品描述：

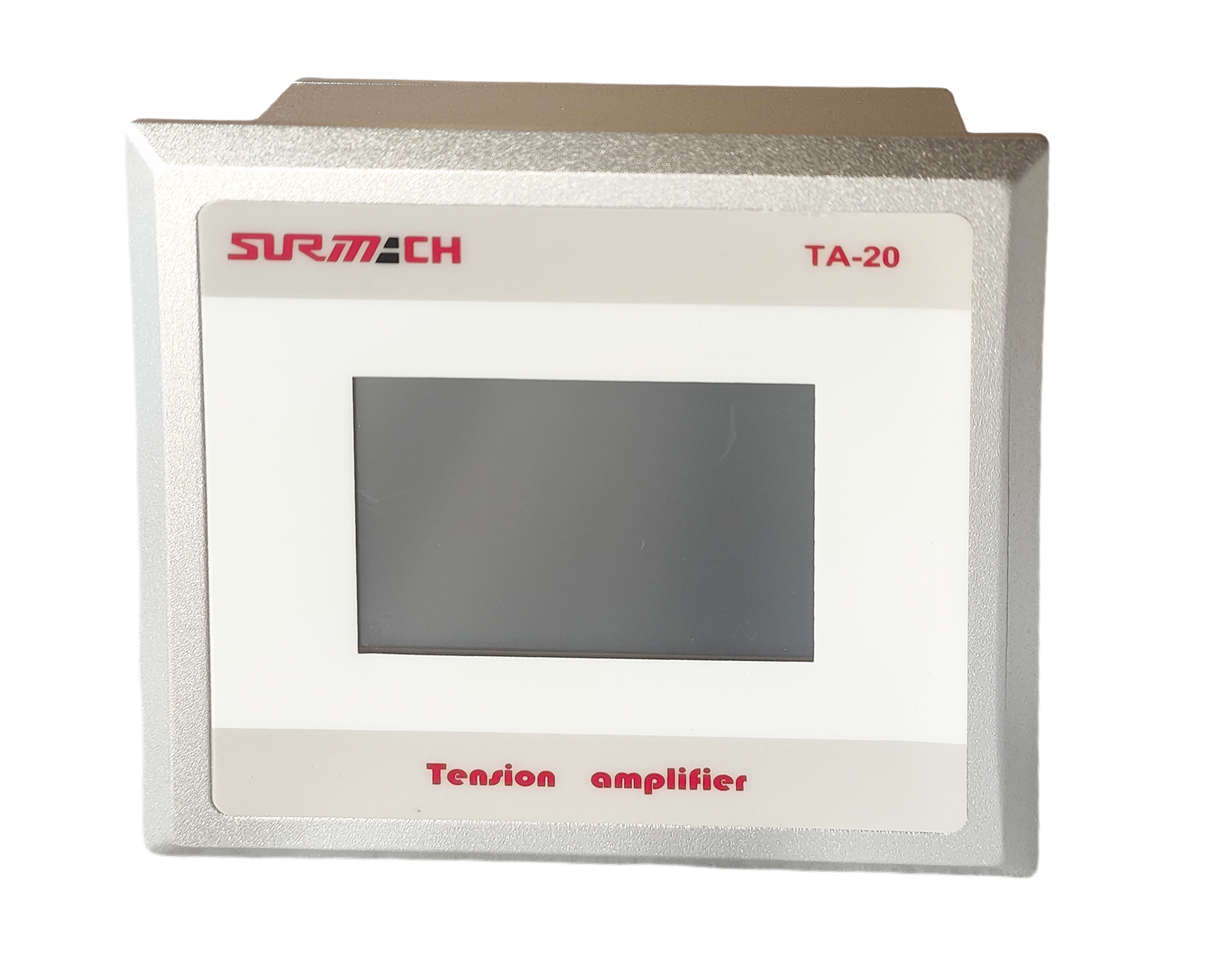

TA-20是一款通用型信号放大器，可以兼容众多不同厂家的张力传感器。触摸屏操作界面，实时显示测量的张力值。10-30V宽压供电，精密10V激励电压源输出给传感器供电。
TA-20采用模块化设计，方便拆卸，产品体积小，重量轻，嵌入式安装或标准35mm DIN导轨安装，简单易用，且性能可靠、防干扰能力强，是一款高性价比的张力信号放大器。
产品特点:
TA-20 是一款通用型信号放大器，可以兼容众多不同厂家的张力传感器。
采用一键式快速校准，一键快速调零，消除了使用电位器进行零点和校准随时间和温度变化产生的漂移。
张力信号可转换成多种标准输出供用户选择。
触摸屏操作界面实时显示测量的张力值。
具有过压、过流、短路保护功能。
10-30V宽压供电，精密10V激励电压源输出给传感器供电。
适用1mV/V-4mV/V灵敏度传感器。
低噪声、高精度。
接口均有浪涌保护，电源与信号电气隔离，抗干扰性能良好。
模块化设计，方便拆卸，产品体积小，重量轻，嵌入式安装或标准35mm DIN导轨安装，简单易用。
产品参数:
|
电源电压 |
24VDC±30% |
传感器信号输入 |
0mV-40mV |
|
电源功率 |
5W |
传感器激励电压 |
10VDC±1%，电流<80mA |
|
张力输出 |
0V-10V电压输出。输出最大容量5mA，负载电阻>2kΩ电阻。 4mA-20mA电流输出。回路电阻500Ω。 |
精度 |
典型0.03% FS， 最大0.1%FS |
|
传感器电阻 |
350Ω-1000Ω |
环境温度 |
0°C to 50°C |
|
校准范围 |
30-100% |
环境湿度 |
最大相对湿度95%（非凝结） |

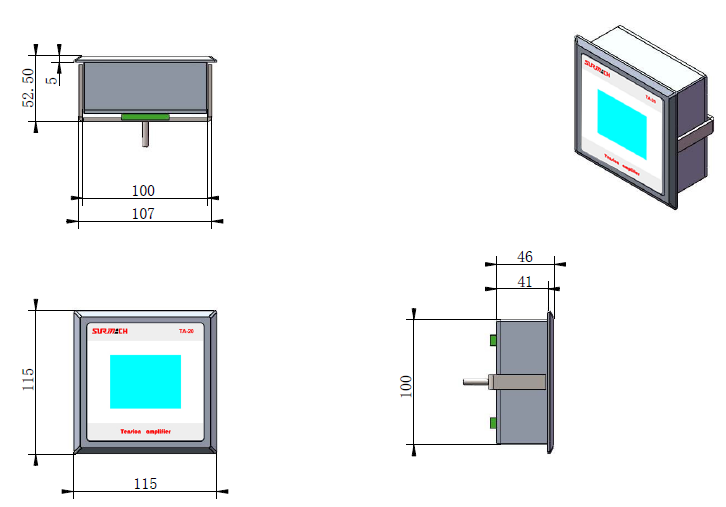

外形尺寸及安装图:
电气接线图：
说明：
- 1个全桥传感器接入时，传感器激励电源正极接到E+,负极接到E-，屏蔽并接到SH，信号分别接S1+,S1-。注意信号的极性。
- 2个全桥传感器接入时，传感器激励电源正极并接到E+,负极并接到E-，屏蔽并接到SH，信号分别接S1+,S1-,S2+,S2-。注意信号的极性。
- 2个半桥传感器接入时，传感器激励电源正极接到E+,负极接到E-，屏蔽并接到SH，信号分别接S1+,S1-。注意信号的极性。
应用行业：
印刷业，包装业，塑料业，造纸业，线缆业，纺织业，食品加工业，冶金业，半导体业等
